RK 50顶部法兰高压转角缸
RK 50顶部法兰高压转角缸

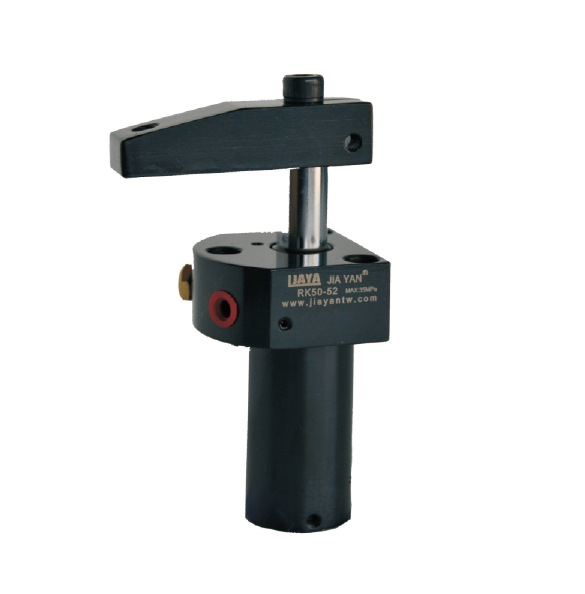

产品简介
•当空间非常小时，050系列具备最小的安装高度，但须预留孔放置转角缸；缸体的主结构可隐藏在工作台面；安装简直，只有三四个螺栓就能固定；对称法兰设计使转角缸采用三点或四点螺栓对称固定。050分为单动式和复动式两种。
•往复式的特点：夹紧与松卸全靠油路来控制，按照换向阀的方向交替来控制转角缸的夹紧和松卸。
•单动式的特点：内部系统化比较简单，没有卸载系统，卸载时靠弹簧回力完成松卸，外部管路的阀门及附件较少，使配套系统比较简单。单动式可以空载回程。
•缸体材质采用碳钢，经渗碳氮化处理，表面硬度高，缸体内面硬度高耐磨损。
•压板需要增加长度时，勿大于原长度的1.5倍。
详情

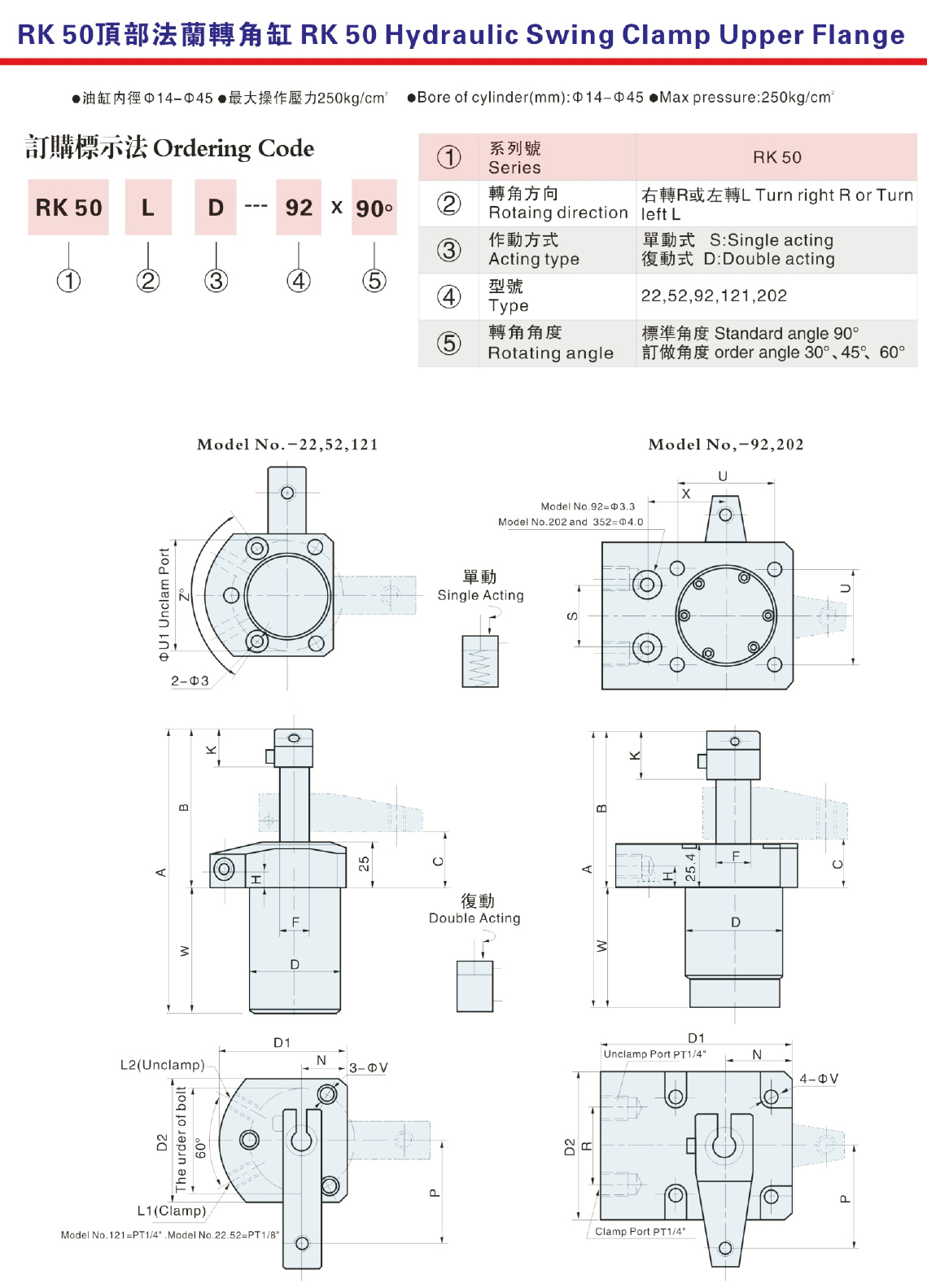

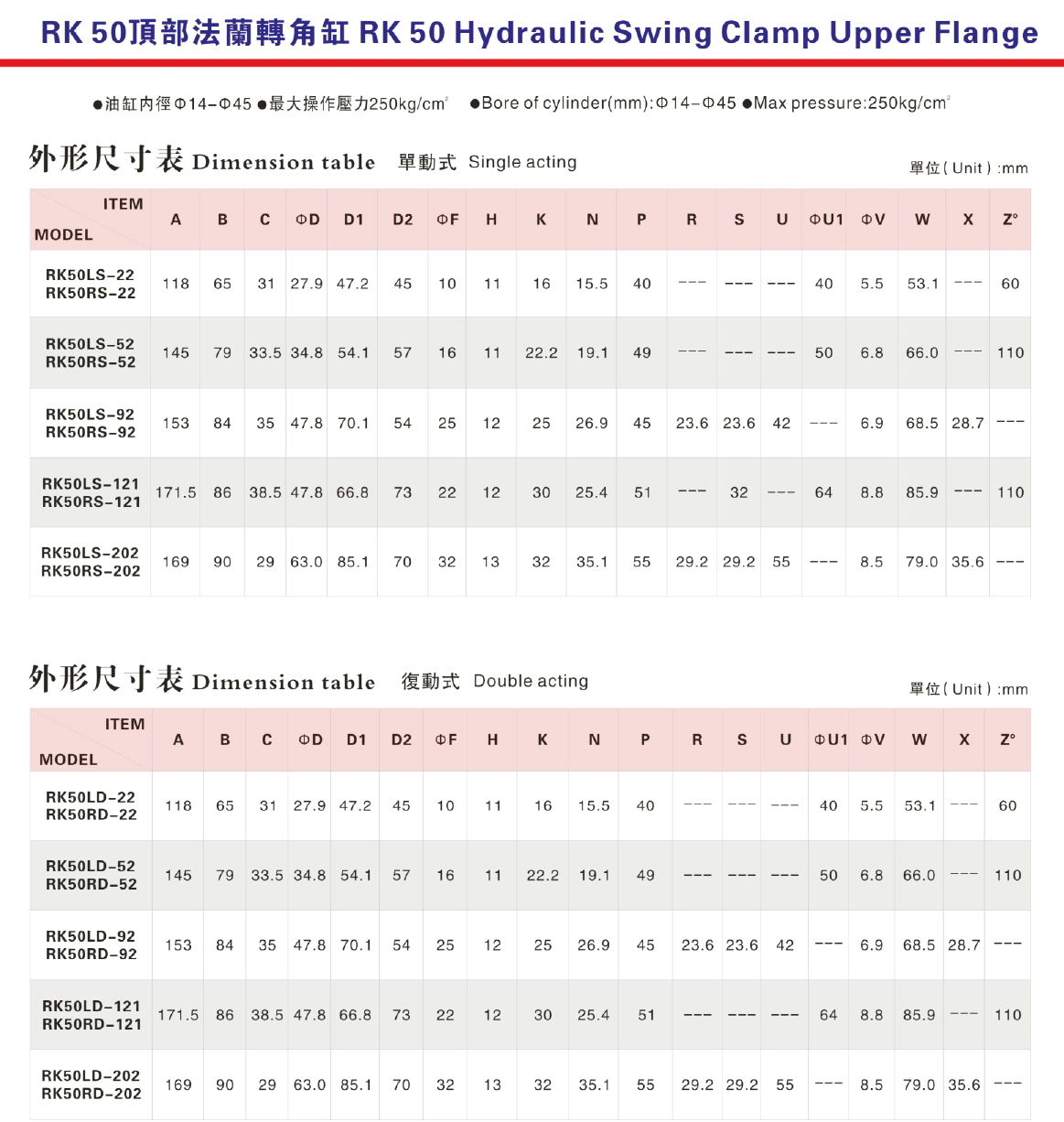

产品规格 （单动系列）
油缸类型 |
050LS-22 |
050LS-52 |
050LS-92 |
050LS-121 |
050RS-22 |
050RS-52 |
050RS-92 |
050RS-121 |
|
油缸内径（mm） |
Φ14 |
Φ22 |
Φ32 |
Φ32 |
垂直行程（mm） |
8.1 |
9.9 |
11.9 |
12.7 |
总行程（mm） |
16.5 |
22.6 |
22.1 |
28.4 |
受压面积拉入(cm²) |
0.75 |
1.79 |
3.13 |
4.24 |
理论加持力(250kg/ cm²) |
180kgs |
445kgs |
780kgs |
1060kgs |
使用流体 |
已滤清之标准液压油 |
|||
使用压力范围(kg/ cm²) |
35-2500kg/ cm² |
|||
转角角度 |
标准角度90°，选择角度0°、45°、 60°,可定制 |
|||
产品规格 （复动系列）
油缸类型 |
050LD-22 |
050LD-52 |
050LD-92 |
050LD-121 |
050LD-202 |
050RD-22 |
050RD-52 |
050RD-92 |
050RD-121 |
050RD-202 |
|
油缸内径（mm） |
Φ14 |
Φ22 |
Φ32 |
Φ32 |
Φ45 |
垂直行程（mm） |
8 |
9.9 |
11.9 |
12.7 |
14 |
总行程（mm） |
16.5 |
22.6 |
22.1 |
28.4 |
27.9 |
受压面积拉入/推出 (cm²) |
0.75/1.53 |
1.79/3.79 |
3.13/8.03 |
4.24/8.03 |
7.86/15.89 |
理论加持力(250kg/ cm²) |
180kgs |
445kgs |
780kgs |
1060kgs |
1960kgs |
使用流体 |
已滤清之标准液压油 |
||||
使用压力范围(kg/ cm²) |
35-2500kg/ cm² |
||||
转角角度 |
标准角度90°，选择角度0°、 45°、 60°,可定制 |
||||
