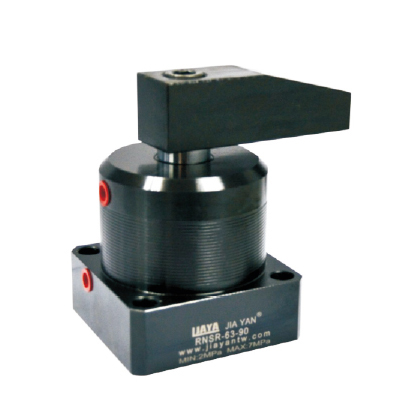

RNS/RNTS油压转角缸

RNS/RNTS油压转角缸

RNS/RNTS油压转角缸

•本产品有缸径从Φ25-Φ63五种，转角从0°--90°。

•油压转角缸适用于夹持力需要较大的场合，适用夹紧大型的工件，适用于机加工切削力较大的场合，广泛应用于批量生产，自动化程度高的场合。

•转角缸缸体采用碳素钢

立即询价
详情

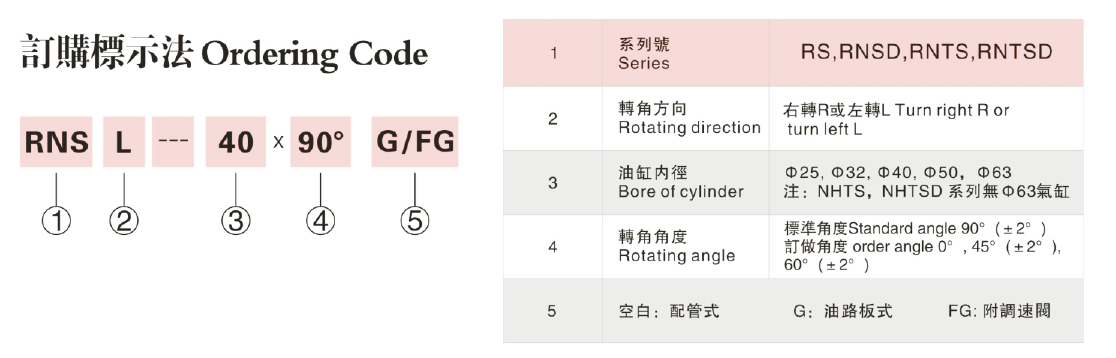

产品规格



油压缸型号

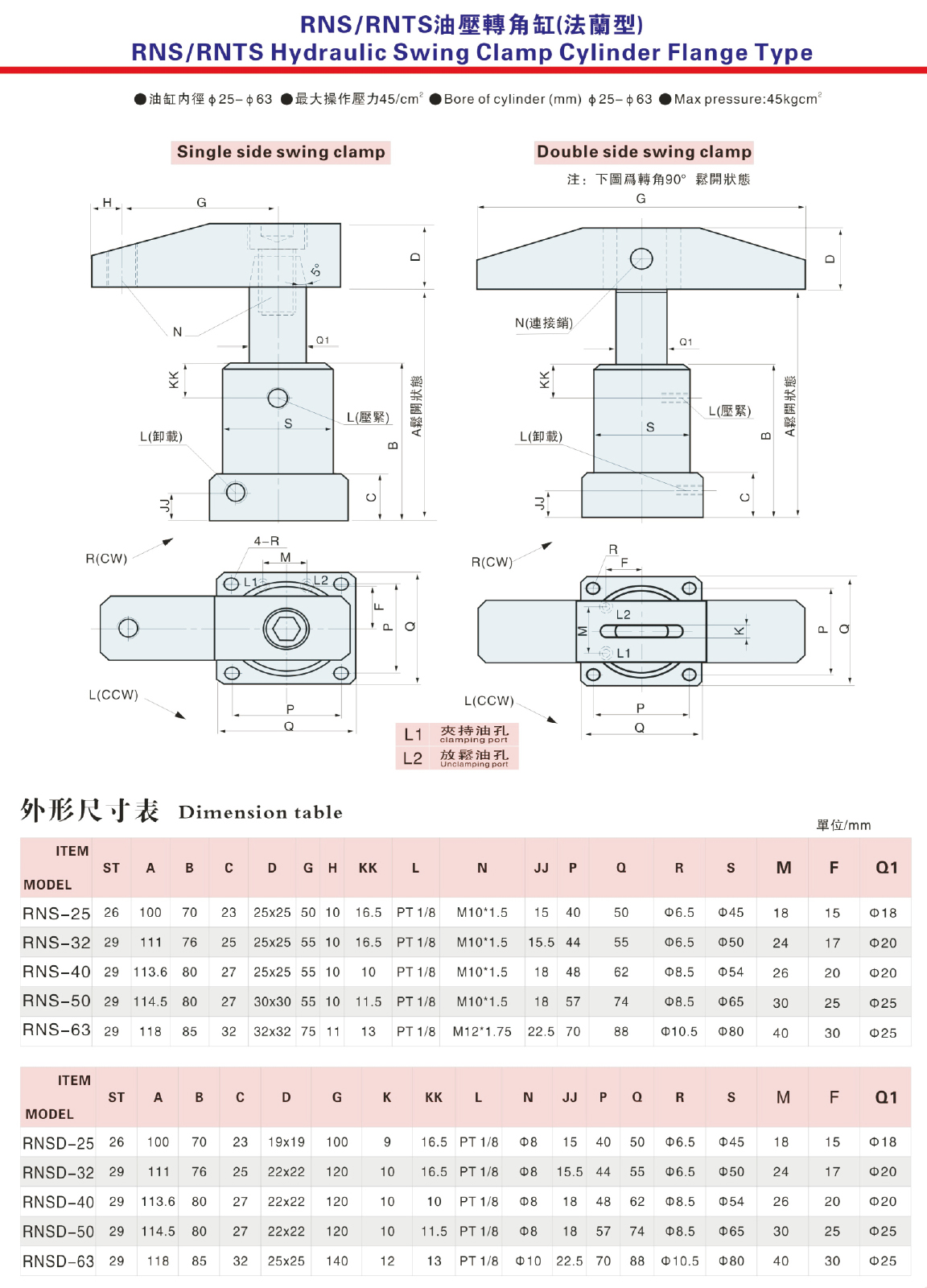

RNS-25

RNS-32

RNS-40

RNS-50

RNS-63

RNSD-25

RNSD-32

RNSD-40

RNSD-50

RNSD-63

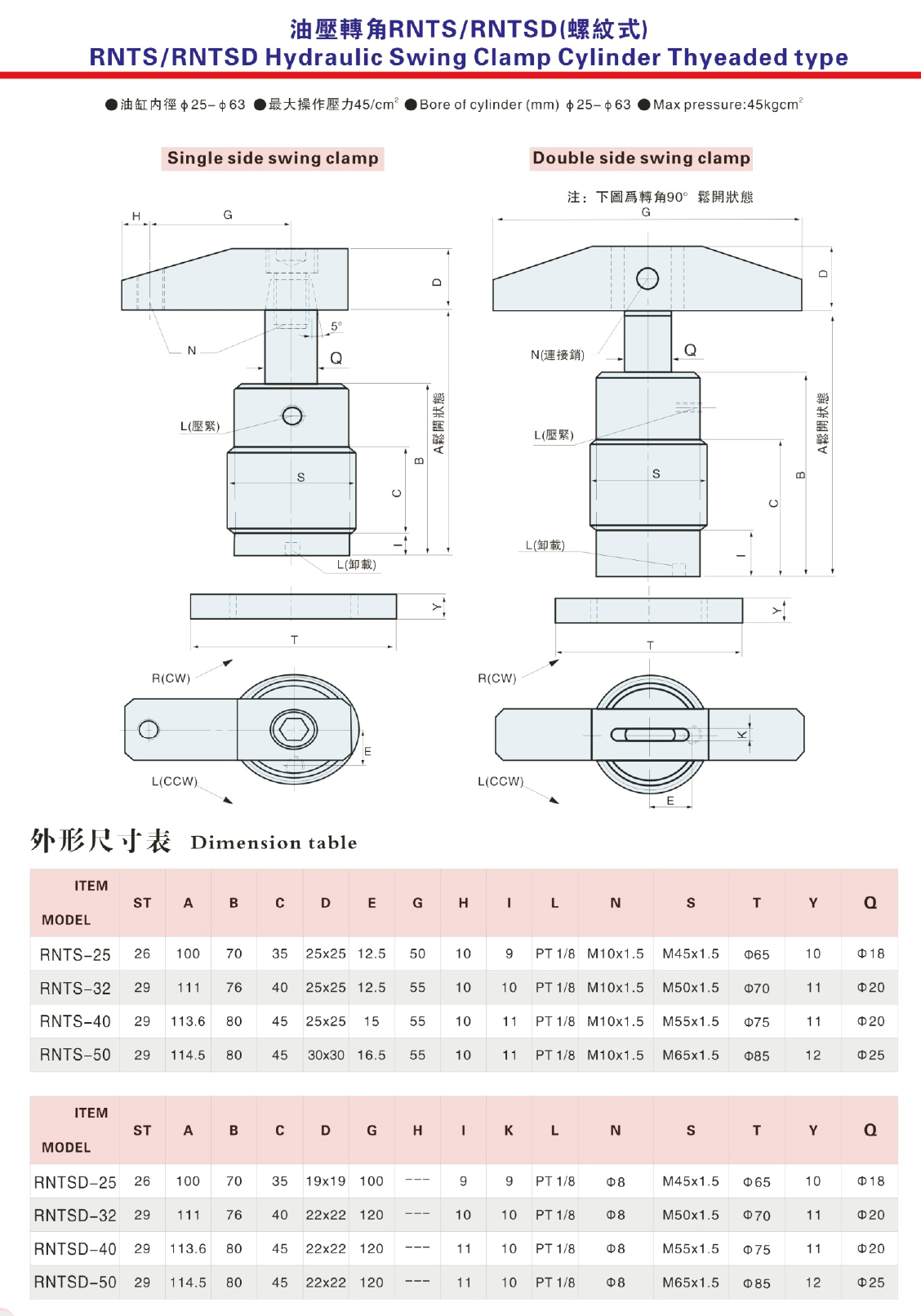

RNTS-25

RNTS-32

RNTS-40

RNTS-50

RNTS-63

RNTSD-25

RNTSD-32

RNTSD-40

RNTSD-50

RNTSD-63

转角行程（mm）

12

14

压紧行程（mm）

14

15

使用流体

已滤清之标准液压油

最大耐压力(kg/cm²)

70kgs/cm²

一般工作压力(kg/cm²)

20-45kgs/cm²

转角方向

左转L或右转R

转角角度

标准角度90°，选择角度0°，45°， 60°， 180°

作动方式

复动式

固定方式

法兰式

活塞杆径

Φ18

Φ20

Φ20

Φ20

Φ25

受压面积 拉入/推出 cm²

2.36/4.9

4.89/8.03

9.42/12.56

16.48/19.62

26.25/31.15

理论加持力(25 kg/cm²)

59kgs

120kgs

200kgs

400kgs

600kgs
