RSB空压转角缸

RSB空压转角缸

RSB空压转角缸

•设计简单，结构紧凑，重量轻，寿命长以及较高的加持力使它成为一种完美的夹具。

•本产品有可装加感应器

•可任意选择上面或下面的及侧面安装

•压板需要增加长度时，请勿大于原长度的1.5倍。

立即询价
详情

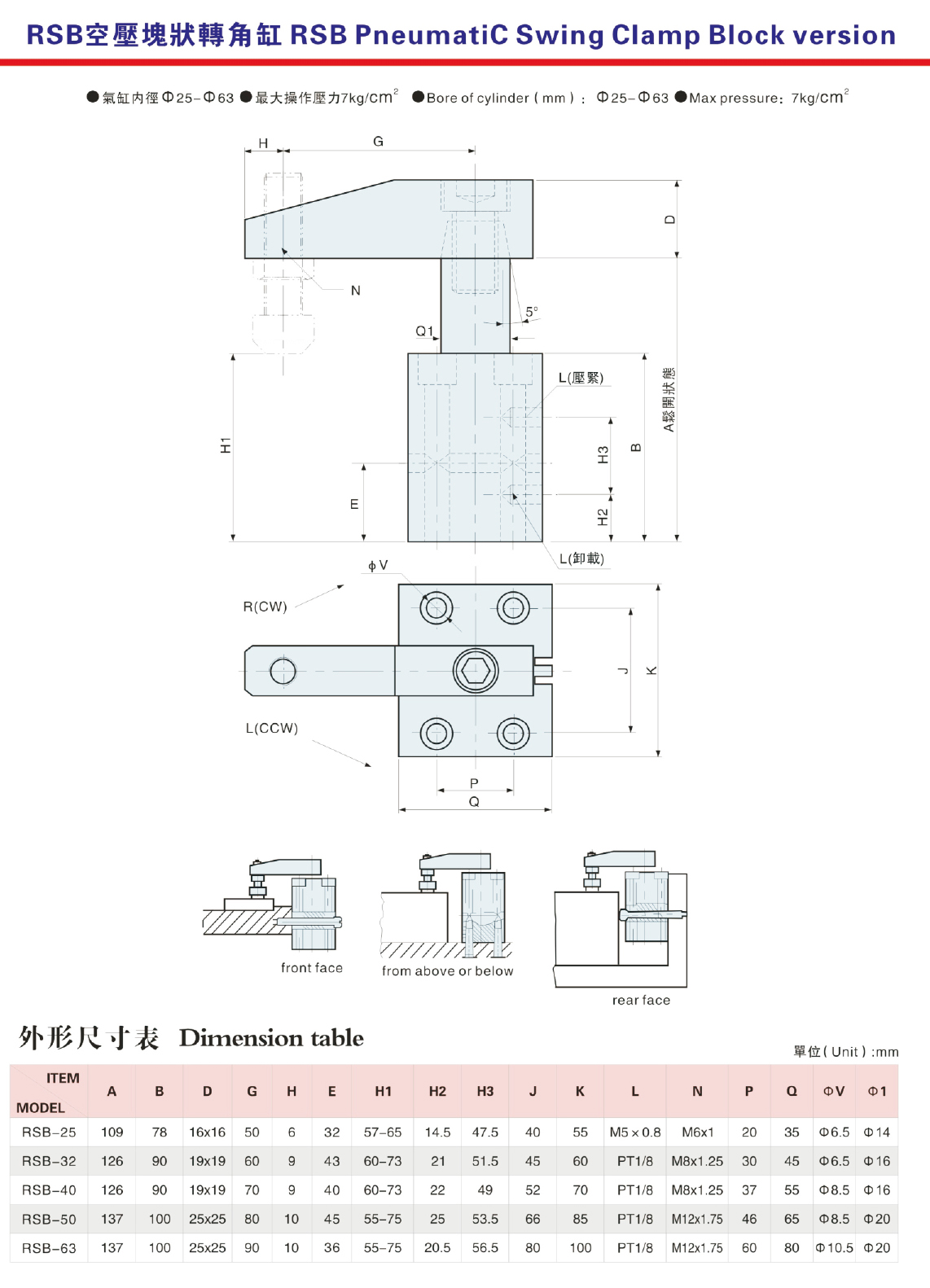

产品规格

气缸内径

Φ25

Φ32

Φ40

Φ50

Φ63

活塞杆径

Φ14

Φ16

Φ16

Φ20

Φ20

转角行程

13

16

15

17

15

垂直行程

14

15

受压面积拉入/推出

3.37/4.9

6.03/8.03

10.56/12.56

16.48/19.62

28.01/31.15

理论加持力

16kgs

30kgs

50kgs

80kgs

140kgs

使用流体

已滤清之压缩空气

最大耐压力

10kg/cm²

使用压力范围

4-7kg/cm²

转角方向

顺时针右转或逆时针左转

转角角度

标准角度90°

作动方式

复动式
