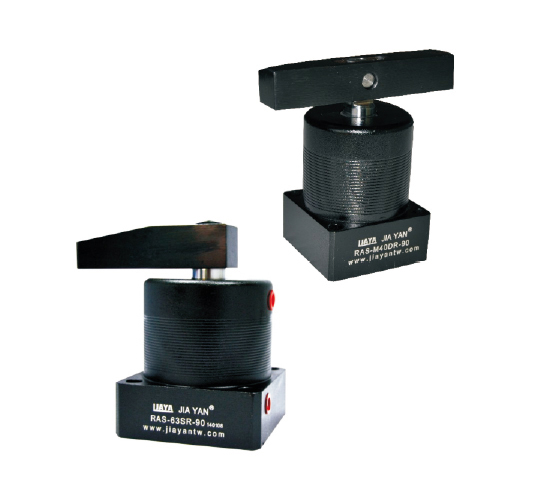

RAS空压转角缸

RAS空压转角缸

RAS空压转角缸

本产品适用于量产零件之专用机及MC治具，提高生产效率最佳帮手。

主要功能为空压缸作动时，活塞下压行程中压板会旋转到设计的角度，再沿着直线继续下压直到压板夹紧工件。

建议在使用空压转角缸时，请加装流量控制阀，避免速度过快，以及转角行程中，请勿夹持工件，导致损坏缸体及内部零件。

压板需增加长度时，请勿大于原长之1.5倍。

缸体材质采用铝合金，表面硬膜处理，内壁表面光滑，使用寿命长。

立即询价
详情


Specification

Bore of Cylinder (mm)

Φ25

Φ32

Φ40

Φ50

Φ63

Bore of Pison

Φ14

Φ16

Φ20

Φ20

Φ20

Press Area pull/push

3.37/4.91

6.03/8.04

10.56/12.57

16.49/19.63

28.03/31.17

Theoretical Clamping Force 5kg/cm²

16

30

50

85

140

Swing Stroke (mm)

9

11

13

Clamping Stroke (mm) std/ extention

13

15/30

17/43

Fluid

Filtered Air

Max Pressure (kg/cm²)

10kg/cm²

Normal Operation Pressure

1---7kg/cm²

Rotating Direction

Turn Right or Turn Left

Rotating Angle

Standard angle 90°,Optinal angle 0°, 45°,60°

Acting Type

Double Acting
