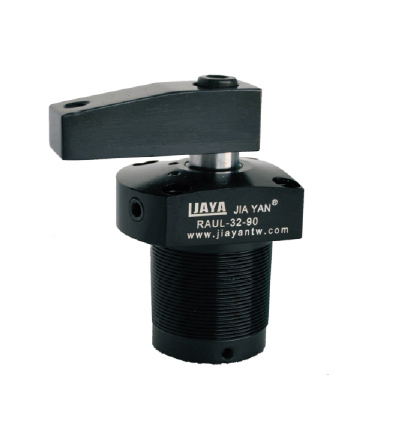

上法兰气路板型空压转角缸

产品简介

•本产品有缸径Φ32，Φ40，Φ50和Φ63四种；复动式；标准转角是90°, 可以定做的角度是0°，45°和60°

•气缸的总行程等于它的转角行程和压紧行程的总和。

•压紧的方法有单臂和双臂两种。

•缸体的材料是铝合金。

•压板需要增加长度时，请勿大于原长度的1.5倍。

立即询价
详情

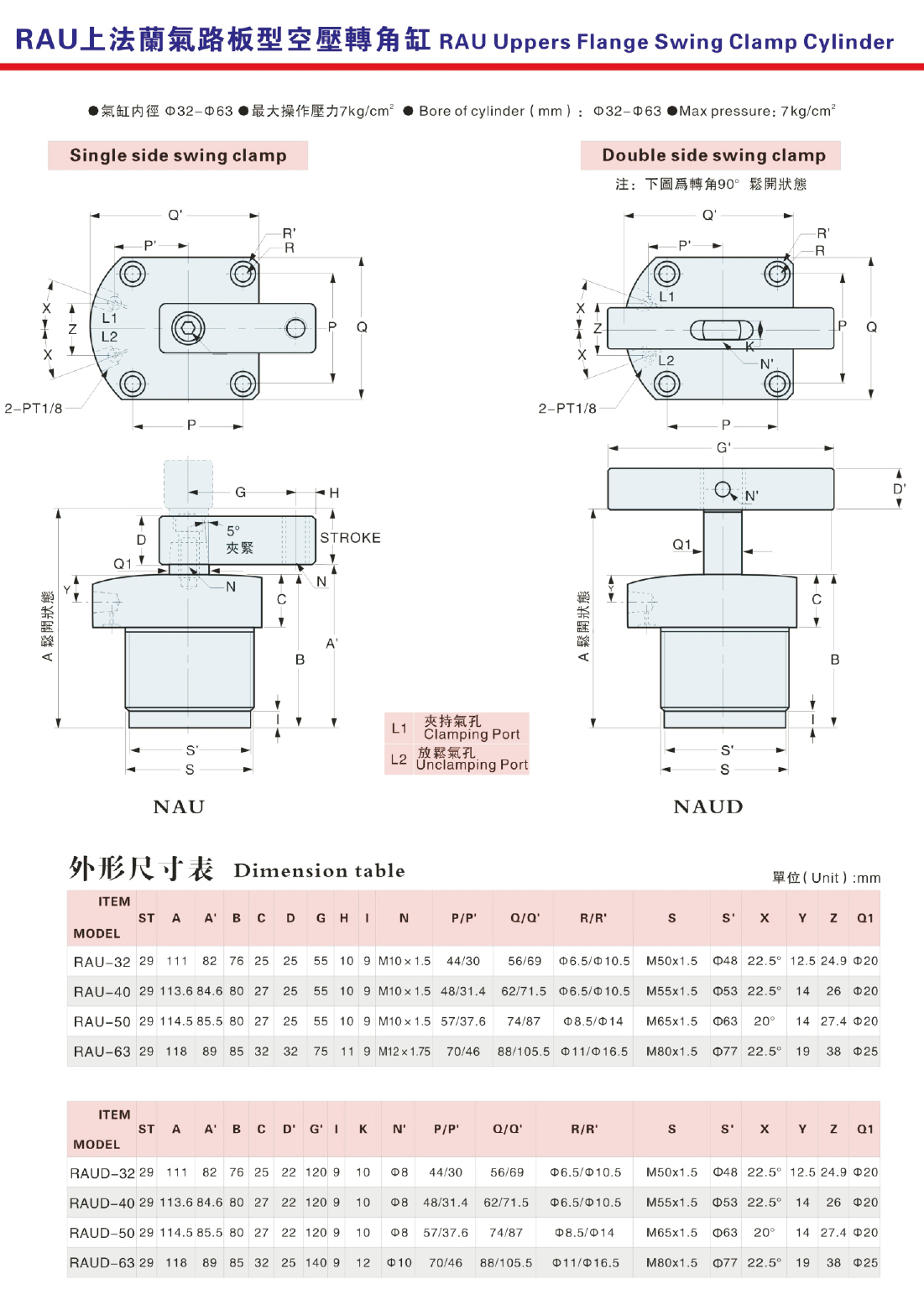

产品规格



气缸内径

Φ32

Φ40

Φ50

Φ63

活塞杆径

Φ20

Φ20

Φ20

Φ25

转角行程

14

垂直行程

15

受压面积拉入/推出

4.9/8.04

9.43/12.57

16.49/19.63

28.03/31.17

理论加持力

25kgs

47kgs

85kgs

130kgs

使用流体

已滤清之压缩空气

最大耐压力

10kg/cm²

使用压力范围

4-7kg/cm²

转角方向

顺时针右转或逆时针左转

转角角度

标准角度90°（±2°），选择角度0°（±2°）、 45°（±2°）、 60° （±2°）

作动方式

复动式
